一、什么是NCVM技术？

NCVM是英文Non conductive vacuum metalization的缩写，又称不连续镀膜技术或不导电电镀技术，是一种起缘普通真空电镀的高新技术。NCVM技术是使塑胶及其板材具有金属化外观，同时镀层又处于特殊绝缘结构，电阻率高达109Ω.M，镀层不对任何高频信号产生衰减，可以有效地保证通讯信号的传输与接收，同时又具有金属镀膜镜面效果，且颜色丰富，是理想的3C产品镜面和外观部件的高技术材料。

说明一下：导电与不导电主要取决于靶金属的不同，举个例子，同样是银色效果，导电的话靶金属就是锌，若是不导电靶金属就是锡，而且膜厚要控制在5-8um，厚了一样会导电。

二、NCVM工艺与传统烤漆工艺比较

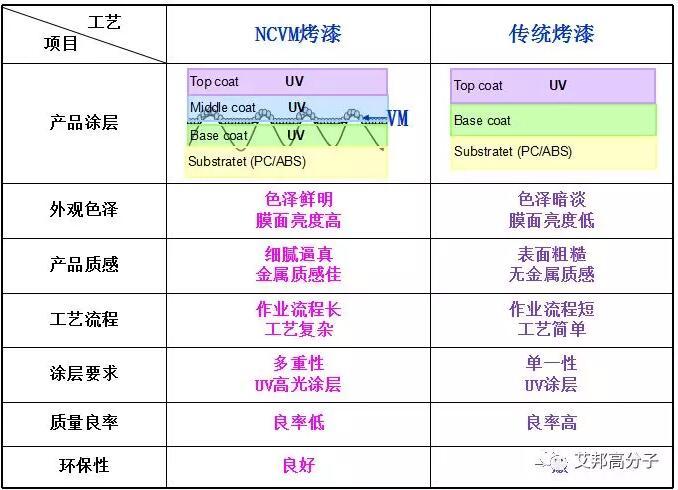

如下NCVM技术与传统的烤漆工艺的比较，从下表比较可以得出NCVM技术与传统烤漆比有其无可比拟的优点，但同时也因为工艺流程长，关键工序复杂，导致良率较低，导电的VM制程量产良率杂在85%～90%之间．不导电VM制程量产良率在70%左右。

三、NCVM在手机上的应用优势

1.NCVM可应用于各种塑料材料，如PC、PC+ABS、ABS、PMMA等塑胶外壳常用材质；

2.因外壳不导电，故不影响手机的RF（射频）性能以及ESD（静电放电）性能；

3.外观具有金属质感的同时具备光线可穿透性，外观通透，绚丽多彩；

4.可代替塑胶件的水电镀，消除了电镀过程中六价铬和电镀层中镍、镉元素对人体的危害；

典型如华为畅想9S采用塑胶外壳+NCVM技术,外观8层渐变色电镀工艺，配合柔爽亲肤漆，带来极富质感的陶瓷触感。

四、NCVM的工艺流程

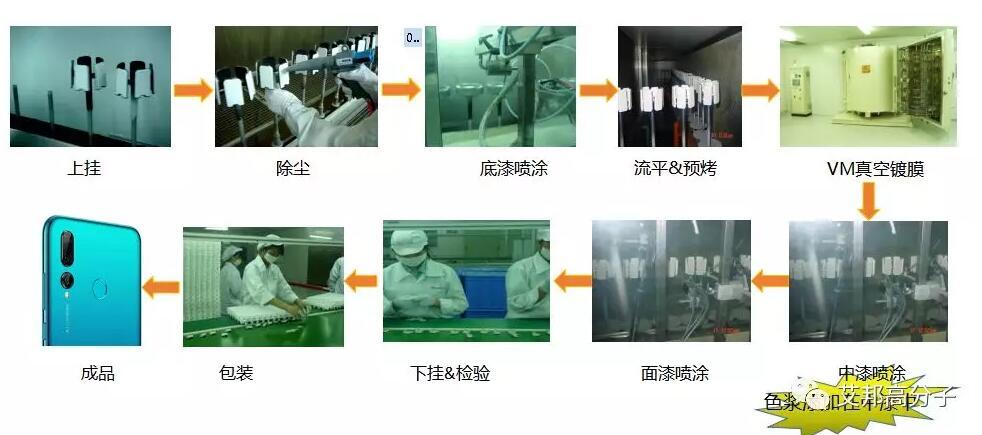

如下示意图是NCVM工艺流程图：

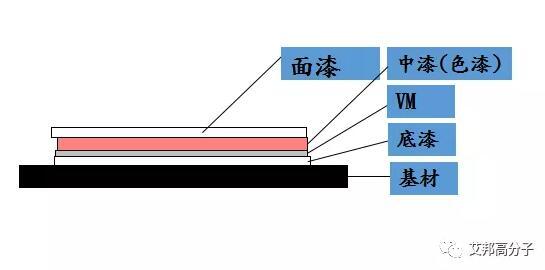

五、喷涂工艺膜层示意图

很多情况下为了提高底、中漆的附着性并提高产品抗水煮性，很多工厂采用在镀膜层上面喷涂一层处理剂（厚度1-2um）

六、NCVM工艺与手机结构设计注意事项

1.素材材质一般采用PC、PC+GF(10%)、PC+ABS、ABS、PMMA，避免选用PA+GF；主要是由于PA+GF材料硬度高，表面极性小，不利于油漆附着；

2.素材表面的纹路： 产品表面要求省光面，高光性为NCVM的装饰特性，如果产品表面为纹面NCVM后产品会有发麻现象，影响高光效果；

3.NCVM部件不采用金属材质，首先金属键采用NCVM是工艺上的重复与浪费，另外金属键的NCVM外观及性能差；

4.需要做NCVM的主要壳料，其棱角需R0.5以上，装饰件类产品R0.3以上，宽度1.2mm以上，以保证整机振动耐磨测试；

5.部件PL面需倒R0.1或者做0.2直伸边,避免尖角造成牙边问题；

6.外型轮廓的R角大于0.3(建议0.4-0.5)；

7.尽量避免出现连续的厚薄胶位；

8.NCVM颜色不能太深，色浆添加比例3%以上存在水煮起泡，掉百格的风险；

9.大平面、孔边缘、直角边位置NCVM会存在积油问题，尽量避免使用；

艾邦建有塑胶手机外壳交流群，包括2.5D，3D复合板材，PC注塑仿玻璃，IMT，IMD产业链，手机终端如小米，华为，OPPO，vivo以及通达，三景、兆奕，比亚迪等企业加入
